紫外線UV探頭SUV1及火焰監測器IEW15的接線
發布者：admin 發布日期：2020-07-28

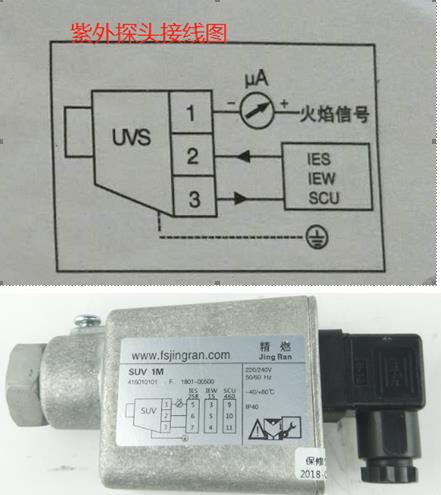

一、紫外線UV探頭SUV1的接線圖

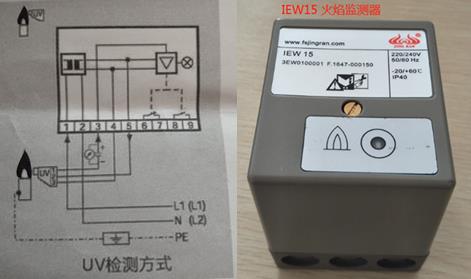

二、火焰監測器IEW15的接線圖
三、接線要求：
SUV的1腳接火焰監測器3腳，
SUV的2腳接火焰監測器5腳，
SUV的3腳和地線接火焰監測器4腳，
當檢測到火焰之后，火焰監測器的8、9腳就接通，所以 8、9腳用來做反饋，外接到其他地方去。
6、7腳剛好和8、9腳相反，檢測到火焰之后就斷開，沒檢測到火焰接通，所以 6、7腳也可以用來做反饋，外接到其他地方去。
